利达1001EN 火灾声光警报器概述

本公司生产的火灾声光警报器 LD1001EN 火灾声光警报器是安装在现场的声光报警设备，产品工作稳定 可靠，具有较强的抗干扰能力，主要用于人群集中的场所，当现场发生事故或火灾并确认后，安装在现场 的火灾声光警报器可由消防控制中心的火灾报警控制器启动，发出强烈的声光报警信号，提醒现场人员注 意和疏散，适用于各种工业及民用建筑。 LD1001EN 为编码型火灾声光警报器，采用电子编码，占有一个地址点，为四线制，需配接控制器的 TC 二总线和 DC 24V 电源，可以与本公司生产的 E/EN 系列火灾报警控制器配合使用。 产品均满足国标 GB 26851-2011《火灾声和/或光警报器》要求，适用于各种工业及民用建筑。

标准  电磁兼容、安全标准：符合 GB 26851-2011《火灾声和/或光警报器》。

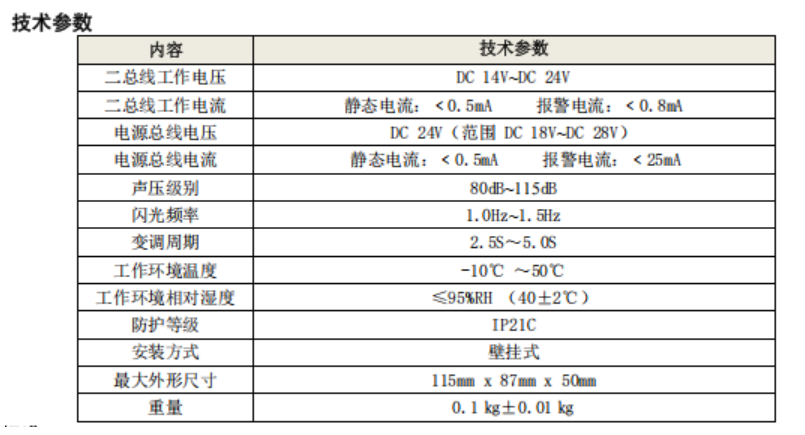

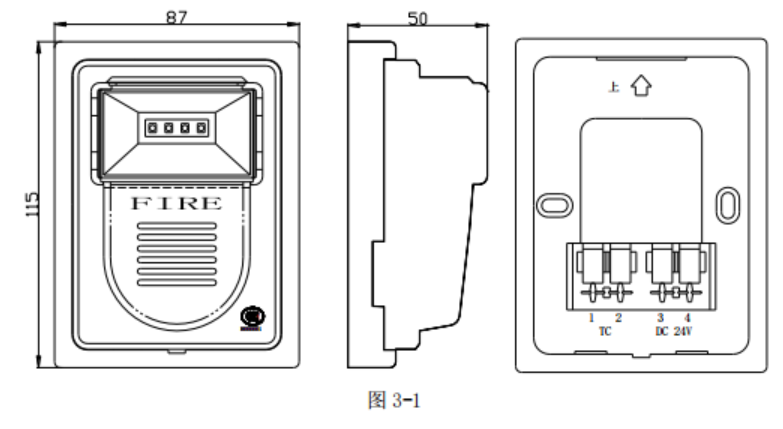

利达1001EN 火灾声光警报器外形及结构尺寸

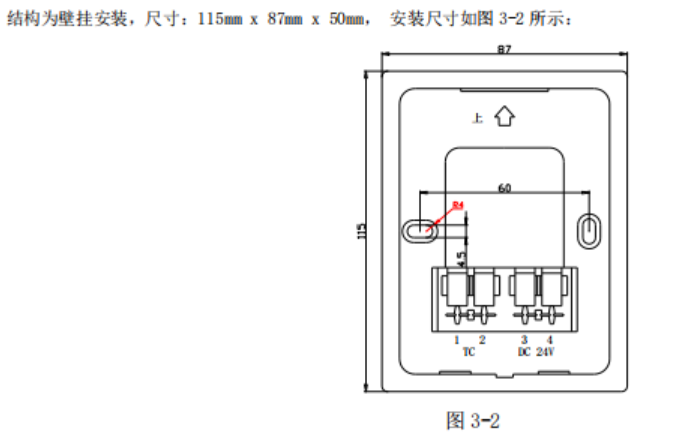

利达1001EN 火灾声光警报器安装尺寸

利达1001EN 火灾声光警报器外观说明

开箱及检查  小心打开包装，勿损伤设备。检查外壳是否有损伤，松动现象，规格及型号是否与所订购要求一致。 各部件是否完好。若有问题应及时解决，方可进行安装。

安装

◇ 固定底座：将导线从底座进线孔穿出，依据图 3-2 的安装尺寸，用 2 个 M4*25 螺钉将底座安装固定在 预埋盒上。

◇ 电子编码：将编址器上二个鳄鱼夹，与声光报警器的 TC 两端子用连接线相连接，编写相应的地址号。

◇ 接线：从底座进线孔穿出的 TC 和 DC 24V 导线，分别与声光警报器底座的 TC 和 DC 24V（均无极性） 端子连接。

◇ 查验系统接线后，将声光报警器上部突起插入底座上部的开口中，再将声光报警器下部用力按压固定 在底座上。

◇ 安装高度：声光警报器底座底边距地面高度应大于 2.2m。

布线要求

◇ 端子配线：所有引入线均剥开 1 厘米，挂锡或用接线卡后接入底座端子。

◇ 二总线：宜选用截面积不小于 1.0mm2 阻燃双色双绞软铜线（ZR-RVS2*1.0mm2）或选用截面积不小于 1.0mm2阻燃铜芯电缆（ZR-KVV2*1.0mm2），耐压≥ 250V。连接导线长度应以总电阻＜50Ω 为限，否则应考 虑增大导线面积，或加装总线中继器。

◇ DC 24V 电源线：宜选用截面积≥ 1.5 mm 2阻燃双色双绞软铜线（ZR-RVS2*1.0mm2）或选用截面积不小 于 1.5mm2阻燃铜芯电缆（ZR-KVV2*1.0mm2），耐压≥ 250V。DC 24V 总压降≤5V，否则应考虑增大导线截面积。

◇ 接头的处理：所有的连线接头都应焊接或压接，并用绝缘套管密封，防止短路和漏电。

◇ 穿管要求：应单独穿入金属管、经阻燃处理的硬质塑料管或封闭式线槽中，金属管和金属线槽应可靠 接地，并应在金属管或金属线槽上采取防火保护措施。严禁与其他系统传输线路穿入同一管中。在雷击危 险性比较大的场合应采用穿金属管或密闭的金属线槽。
