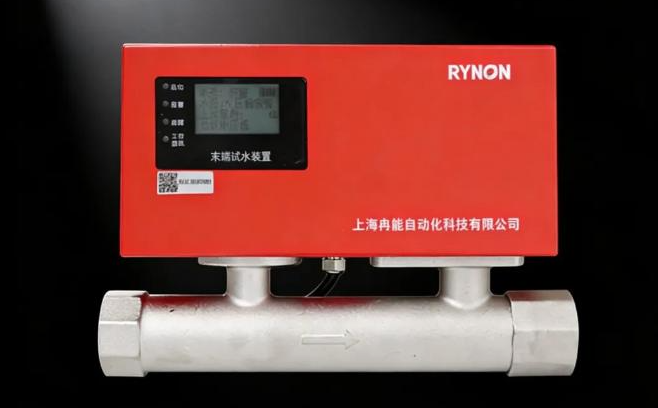

智能型末端试水装置图片

首先我们先说下什么是末端试水装置，依据现行的GB5135.21-2011《自动喷水灭火系统第21部分：末端试水装置》：

　　末端试水装置是由试水阀、压力表、试水喷嘴及保护罩等组成，用于监测自动喷水灭火系统末端压力，并可检验系统启动、报警及联动等功能的装置。

在GB5135.21-2011国标中，还未有智能型末端试水装置这样的说法，但是在新国标GB5135.21-2025（2026年11月1日实施）《自动喷水灭火系统第21部分：末端试水装置》的术语和定义中已经存在“智能型末端试水装置”。

　　智能型末端试水装置是一种具备数字通信端口，能对压力参数、阀门状态等信号进行数字传输，并能实现远程电动启闭、故障自检等功能的末端试水装置。

　　智能型末端试水装置应设置显示屏，至少应显示压力、阀门状态等信息。

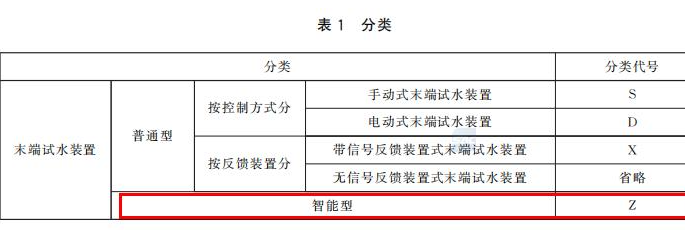

与智能型相对应的就是普通型，如下图末端试水装置的分类。

附新国标末端试水装置型号编制方法：

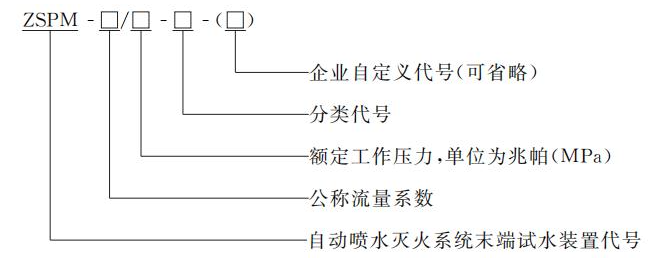

　　末端试水装置的型号编制方法如下：

　　注：分类代号见表1，普通型按控制方式、反馈装置的分类顺序填写。

　　示例1：ZSPM-80/1.2-S(AB)表示企业自定义代号为AB，公称流量系数K=80，额定压力为1.2 MPa的普通型手动无信号反馈装置式末端试水装置。

　　示例2：ZSPM-115/1.2-DX表示无企业自定义代号，公称流量系数K=115，额定压力为1.2 MPa的普通型电动带信号反馈装置式末端试水装置。

　　示例3：ZSPM—202/1.6-Z(AB)表示企业自定义代号为AB，公称流量系数K=202，额定压力为1.6MPa的智能型末端试水装置。
