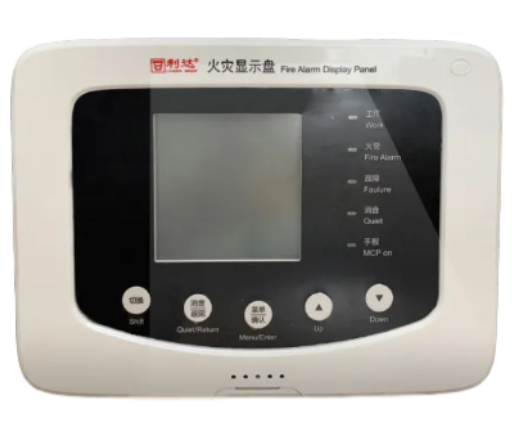

火灾显示盘又称为区域显示器，是一种可以安装在楼层或报警区域内的火灾报警显示装置。当建筑物内发生火灾后，火灾报警控制器发出报警信号，同时把报警信号传输到失火区域的火灾显示盘上；火灾显示盘将产生报警的探测器编号及相关信息显示出来，同时发出声光报警信号。

　　火灾显示盘的设置、安装要求与测试方法如下：

　　1、设置要求

　　火灾显示盘应设置在出入口等明显和便于操作的部位，每个报警区域宜设置一台火灾显示盘；设置火灾自动报警系统的宾馆、饭店等场所应在每个报警区域设置一台火灾显示盘。当一个报警区域包括多个楼层时，宜在每个楼层设置一台仅显示本楼层的火灾显示盘。

　　2、外观与标志

　　火灾显示盘外观应无缺陷。在显示盘明显部位应设有耐久性铭牌标志，其内容清晰，设置牢固。

　　3、安装要求

　　壁挂安装时，底边距地高度宜为1.3m～1.5m，正面操作距离不应小于1.2m靠近门轴的侧面距墙距离应≥0.5m。

　　4、基本功能

　　1）火灾报警功能

　　应在接收与其连接的火灾报警控制器发出的火灾报警信号后3s内发出火灾报警声、光信号，显示火灾发生部位。

　　测试方法：模拟火警信号，使用秒表测量火灾显示盘能否在3s内接收和显示火灾报警控制器发出的火灾报警信号及其部位。

　　2）消音复位功能

　　火灾显示盘处于火灾报警状态时，光报警信号在火灾报警控制器复位之前不能手动消除，声报警信号应能手动消除，并有消音指示。

　　测试方法：在火灾显示盘处于火灾报警状态时，首先撤销输入的火灾报警信号，然后手动复位火灾显示盘，观察并记录火灾显示盘动作情况。

　　3）故障报警功能

　　对非火灾报警控制器供电的火灾显示盘，在发生相关的故障时火灾显示盘应在100s内发出发出与火灾报警信号有明显区别的声、光信号，并指示故障类型。

　　测试方法：对非火灾报警控制器供电的火灾显示盘，使其处于故障状态，然后依次操作手动消音和复位机构，观察并记录火灾显示盘声、光情况及故障类型指示情况。

　　4）电源转换功能

　　对非火灾报警控制器供电的火灾显示盘应具有电源转换功能。当主电源断电时，能自动转换到备用电源；当主电源恢复时，能自动转换到主电源；主、备电源的工作状态应有指示，主、备电源的转换应不使火灾显示盘发出火灾报警信号。

　　测试方法：对非火灾报警控制器供电的火灾显示盘，将主电源断电，然后恢复正常，观察并记录主电源和备用电源转换情况及电源指示灯变化情况。
