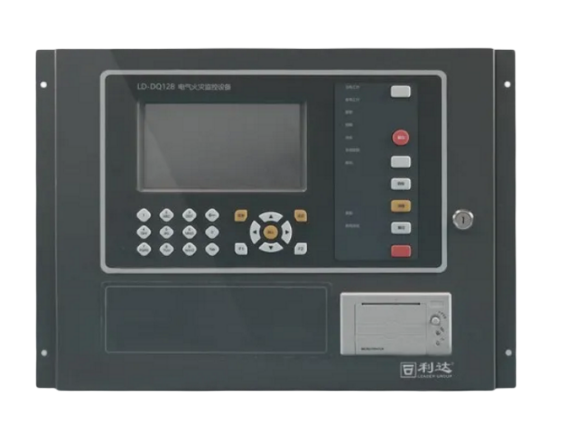

利达LD-DQ128电气火灾监控器

一、利达LD-DQ128电气火灾监控器概述

　　利达LD-DQ128电气火灾监控设备是利达消防根据市场需求和用户需要开发的新一代产品。设备采用模块化设计，可靠性高、功能性强，维护方便，易于扩充，人机交互界面采用触摸屏+按键操作，简单直观。产品适用于大型商场、生活小区、生产基地，办公大楼，商场酒店等区域。

　　利达LD-DQ128电气火灾监控设备符合GB14287.1-2014《电气火灾监控系统第1部分电气火灾监控设备》的技术规范。

二、利达LD-DQ128电气火灾监控器功能特点

　◎系统容量

　　在以LD-DQ128电气火灾监控设备为网络节点构成的电气火灾报警系统上，单节点机更大可以连接2560点，最多可以配接20个回路，每个回路更大 可以配接128个设备地址。

　◎对外通讯接口

　　LD-DQ128电气火灾监控设备提供CAN通信接口。

　◎编程配置数据

　　用户使用PC机软件完成配置数据的编程工作。LD-DQ128电气火灾监控设备提供串口、USB等多种接口，用户可以根据现场条件，选择不同的接口通讯方式实现配置数据库的上传和下载。简化现场编程配置数据库工作强度，提高工作效率。

　◎黑匣子功能

　　LD-DQ128电气火灾监控设备的黑匣子功能可以记录4类事件的历史记录信息，分别为报警、故障、输出、操作，总记录为4096条。

　◎运行可靠性

　　运行的可靠性对于消防火灾报警联动系统至关重要，LD-DQ128电气火灾监控设备对硬件进行自动监测，对设备自动检测，对网络自动监测。如果监控设备本机任何部位产生故障，将发出故障信息直至故障消除。如果系统网络发生断路、短路，立刻对断开的部分进行重组，将其配置为一个子网络。

　◎用户操作权限等级

　　本电气火灾监控设备共有2个等级。默认开机时等级1。输入密码可以切换到指定权限等级。

三、利达LD-DQ128电气火灾监控器技术参数

型号LD-DQ128

名称电气火灾监控器

品牌利达消防

单机容量2560

回路20

液晶显示7寸TFT真彩液晶

直接输出点数1路公共火警无源输出、1路公共故障无源输出

联网可选

光纤可选

打印机1

通信接口1CAN、1UART、1以太网、1USB

主电AC220(187～242V)50Hz

电池12V/12Ah电池(两节)

回路输出电压DC14V～24V

更大 回路输出电流200mA

短路保护电流400mA

工作环境温度0℃～45℃

工作环境湿度≤95%RH(40±2℃)

结构尺寸436mm×308mm×354mm（长*宽*高）
