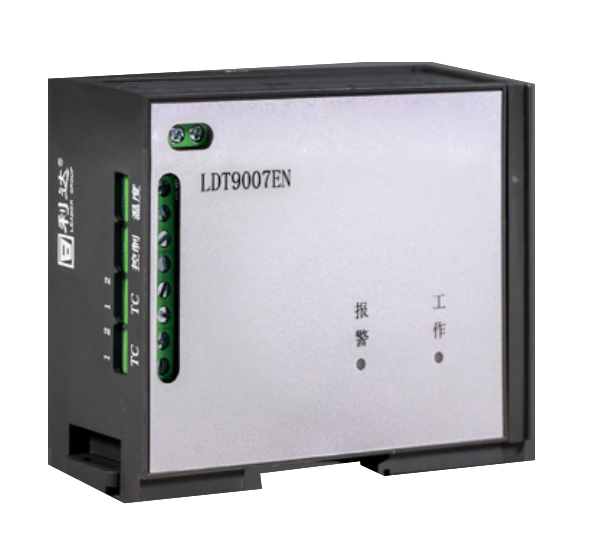

利达LDT9007EN组合式电气火灾监控探测器

一、利达LDT9007EN组合式电气火灾监控探测器概述

　　利达LDT9007EN是一种智能电气火灾监控探测器的核心部分其作为电气火灾监控系统信号采集处理单元，能通过内置电路及软件对传感器传递的信号进行智能分析处理，判断外设的工作状态（即故障状态、火灾报警状态、正常工作状态），并通过二总线通讯向控制器传递节点工作信息，完成监控信息的综合处理。该探测器具有故障诊断、报警精度高、可靠性强、简单实用、安装方便等特点。内置MCU微处理器，工作可靠，抗干扰能力强。

　　该产品和各种规格的剩余电流互感器配接实现剩余电流式电气火灾监控探测功能，和TPS2-430G104F-1000温度传感器配接实现测温式电气火灾监控探测功能，适用于大型工厂、大型库房、办公室、商业建筑、宾馆、住宅及娱乐场所等电气线路复杂的场所。

二、利达LDT9007EN组合式电气火灾监控探测器性能特点

　　采用二总线通讯方式,无极性。

　　采用电子编码方式，可以通过编址器读/写探测器地址（0～127）。

　　具有1组无源节点输出控制。

　　具有1个剩余电流检测通道和1个温度检测通道，可通过编址器进行设置。

　　漏电报警值可通过控制器进行设置，设置范围为300mA～1000mA（设置步长为100mA），出厂默认设置为500mA。

　　可以和不同规格的剩余电流互感器和TPS2-430G104F-1000温度传感器进行配接（与LDT9004EN相同）。

三、利达LDT9007EN组合式电气火灾监控探测器技术参数

型号LDT9007EN

名称组合式电气火灾监控探测器

品牌利达

工作电压二总线电压：DC 24V

TC二总线电流＜5mA

工作指示灯   产品正常工作时绿色指示灯闪亮

报警指示灯   产品检测通道报警时红色指示灯闪亮

剩余电流默认报警值500mA

剩余电流报警值范围300mA（含）至1000mA（含）之间通过编码器设定或控制器设置，调节精度100mA

温度默认报警值80℃

控制输出1组无源常开点

通讯方式二总线

总线规格ZR-RVS双绞双色线（红黑色）截面积：1.0～1.5mm2

通道数LDT9007EN：共2个，3米距离内可连接1只电流互感器和1只温度传感器

通讯主机设备LDK8000EN-QG，LDK8000EN-QT，LDK800EN

使用环境温度-10℃～+40℃

相对湿度≤95%RH

安装方式标准导轨

外形尺寸长97mm*宽80mm*高41mm
