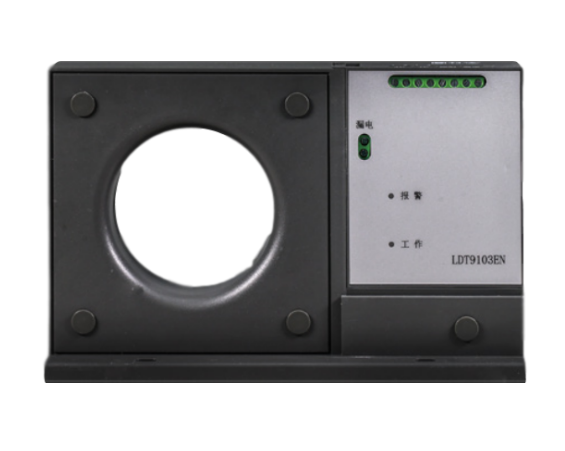

利达LDT9103EN组合式电气火灾监控探测器

一、利达LDT9103EN组合式电气火灾监控探测器概述

　　利达LDT9103EN组合式电气火灾监控探测器是新一代智能电气火灾监控探测器。该探测器作为电气火灾监控系统信号采集处理单元，能通过内置电路及软件对传感器传递的信号进行智能分析处理，判断外设的工作状态（即故障状态、火灾报警状态、正常工作状态），并通过二总线通讯向控制器传递节点工作信息，完成监控信息的综合处理。该探测器具有故障诊断、报警精度高、可靠性强、简单实用等特点。内置MCU微处理器，工作可靠，抗干扰能力强。采用特殊的EMC电磁抗干扰处理，工作稳定可靠，测量精度更高。结构新颖实用，安装便捷。适用于大型工厂、大型库房、办公室、商业建筑、宾馆、住宅及娱乐场所等电气线路复杂的场所。

二、利达LDT9103EN组合式电气火灾监控探测器特点

　　采用二总线通讯方式,无极性。

　　采用电子编码方式，可以通过编址器读/写探测器地址(0～127)。

　　温度检测通道具有短路、断路的故障检测功能。

　　具有1个剩余电流检测通道和1个温度检测通道，可通过编址器进行设置。

　　具有剩余电流和测温两种信号的监测功能。

　　内置1只剩余电流互感器，标配1只TPS2-430G104F-1000温度传感器，每个检测通道占有 的地址号。

　　漏电报警值可由控制器或者编址器设置更改，设置范围为300mA～1000mA（设置步长为100mA）。

三、利达LDT9103EN组合式电气火灾监控探测器技术参数

型号LDT9103EN

名称组合式电气火灾监控探测器

品牌利达

工作电压二总线电压DC 24V

TC二总线电流＜5mA

指示灯工作指示灯产品正常工作时绿色指示灯闪亮

报警指示灯产品检测通道报警时红色指示灯闪亮

剩余电流默认报警值500mA

剩余电流报警值范围300mA（含）至1000mA（含）之间通过编码器设定或控制器设置，调节精度100mA

温度默认报警值   80℃

控制输出1组无源常开点

通讯方式二总线

通道数共2个，配1只电流互感器和1只温度传感器

通讯主机设备LDK8000EN-QG，LDK8000EN-QT，LDK800EN

使用环境温度-10℃～40℃

相对湿度≤95%RH

安装方式标准导轨

更大 外形尺寸L200mm*W70mm*H126mm

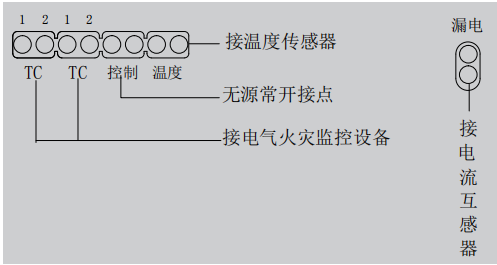

四、利达LDT9103EN组合式电气火灾监控探测器接线端子说明
