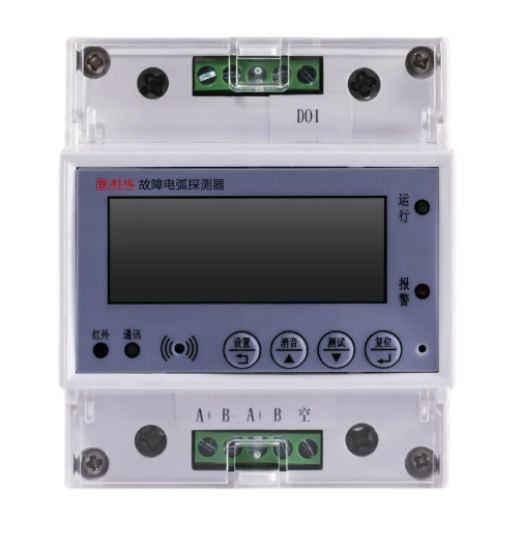

利达LDT9210/DH故障电弧探测器

一、利达LDT9210/DH故障电弧探测器概述

　　利达LDT9210/DH故障电弧探测器，产品遵循国标GB14287.4-2014：电气火灾监控系统第四部分-故障电弧探测器。故障电弧探测器可以对所测线路中的故障电弧（故障并联电弧、故障串联电弧）进行有效的监测和区分，当检测到线路中存在引起火灾的故障电弧时，进行现场声光报警，并将故障电弧信号传输至电气火灾监控设备，以实现预警火灾发生的目的。故障电弧探测器适用于有几率发生电气火灾的商业建筑、宾馆、工厂、库房、图书馆、办公室、家庭住宅、娱乐场所、应用领域广泛至各行业。

　　利达LDT9210/DH型故障电弧探测器能够监测线路中串、并联故障电弧，发出现场声光报警，同时将监测数据通过二总线通知电气火灾监控设备。如果监控现场没有电气火灾监控设备，故障电弧探测器也可以独立工作，同时也可以配接智能数据传输单元，通过无线传输模式将数据共享于智能管控云平台大数据终端，同时可推送到手机微信数据业务客户端，以便于管理人员在 时间得到及时可靠的故障电弧预警信息。

二、利达LDT9210/DH故障电弧探测器功能特点

　◎消音、测试

　　故障电弧探测器具有试验消音、测试功能，可以消除故障电弧探测器的报警声音，当故障电弧探测器检测到故障电弧后，发出声光报警，可以通过面板上的消音按键消除产品的报警声音，消音后报警灯状态将维持不变。当故障电弧探测器处于无报警状态下，按下测试按键可测试故障电弧探测器能否正常报警，确认探测器功能正常，按下复位按键将装置切换至正常工作状态。

　◎复位

　　故障电弧探测器具有复位测试功能，如果故障电弧探测器出现故障或者故障电弧探测器出现电弧报警后，可以通过按复位按钮来对故障电弧探测器进行复位操作，来消除故障或者恢复正常检测状态。

　◎报警上传

　　故障电弧探测器具有信号上传功能，故障电弧探测器可以通过二总线串口与上端电气火灾监控设备进行通讯，可以将正常信号和报警信号上传，并可通过上端电气火灾监控设备对下端故障电弧探测器进行报警复位。实现了智能统一控制管理。

　◎通讯指示

　　故障电弧探测器拥有通讯指示功能，当故障电弧探测器与上端监控设备保持正常通讯连接时，通讯指示灯将持续闪烁。当没有连接上端监控设备时，通讯灯保持熄灭状态。

　　此产品除能独立式工作外还能与本公司生产的利达电气火灾监控设备构成系统工作，也可以通过无线智能数据传输单元（iDTU）连接云服务大数据平台，实现无线数据监控、传输。

三、利达LDT9210/DH故障电弧探测器技术参数

型号LDT9210/DH

名称故障电弧探测器

品牌利达

额定电压AC220V/50Hz

电流等级45A

动作时间＜0.5s

警报声压70dB

通讯方式RS485总线

通讯距离＜1500m

环境温度0℃-40℃

相对湿度小于95%

场所要求有防雨设施

安装方式标准导轨安装
