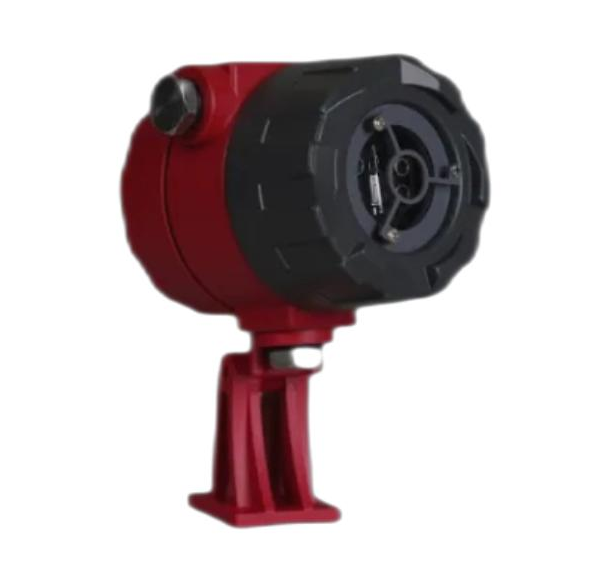

利达LD-GA3400-UVIR3点型红紫外复合外火焰探测器 隔爆型

一、利达LD-GA3400-UVIR3点型红紫外复合外火焰探测器概述

　　利达推出全新产品LD-GA3400-UVIR3点型紫外火焰探测器/点型红外火焰探测器（隔爆型），该探测器内置特定设计的三波段热释电红外传感器和紫外传感器，共同采集火焰的特征信号，采集到火焰后报警，并实施上传至控制器。探测器结构设计无污染，采用特殊防潮设计，抗潮湿，抗干扰能力强，可靠性高。主要适用于石油、化工等行业或者民用建筑中有防爆要求的场所。

二、利达LD-GA3400-UVIR3点型红紫外复合外火焰探测器功能特点

　☆采用特定设计的三波段热释电红外传感器和紫外传感器，共同采集火焰的特征信号，在通过内置的信号处理算法，可有效的区分真实的火焰和其他背景辐射以及热源辐射等

　☆TC二总线，无极性

　☆电源总线，无极性

　☆采用专用嵌入式MCU

　☆采用电子编码方式，占用一个地址点，编址范围（0~255）

　☆外壳防护等级IP66

　☆具有防爆功能

三、利达LD-GA3400-UVIR3点型红紫外复合外火焰探测器技术参数

型号LD-GA3400-UVIR3

名称点型紫外火焰探测器/点型红外火焰探测器

品牌利达

TC二总线工作电压16V～28V

TC二总线工作电流≤2mA

电源工作电流监视电流≤25mA(DC 24V)，报警电流≤30mA(DC 24V)

电源工作电压额定电压DC 24V（18V～28V）

启动时间40s(系统自检)

响应时间≤5s

警示灯监视状态绿色闪亮（7秒），报警状态红色常亮

可探测视场≤120°

灵敏度级别I级

探测距离25米（0.1m2标准正庚烷火）（0.1m2标准乙醇明火）

光谱范围紫外185nm～260nm，红外3.8μm～5.3μm

防爆标志Ex db IIC T6 Gb； Ex tb IIIC T80℃ Db

格兰头规格M20*1.5

通讯方式①TC二总线；②火警继电器和故障继电器无源输出

防护等级IP66

工作环境温度-40℃～70℃

工作环境相对湿度≤95%RH （40±2℃）(无凝露)

安装方式壁挂/吊装

更大 外形尺寸134mm x 128mm x 125.5mm（不含支架）

重量1.57kg(不含支架)
