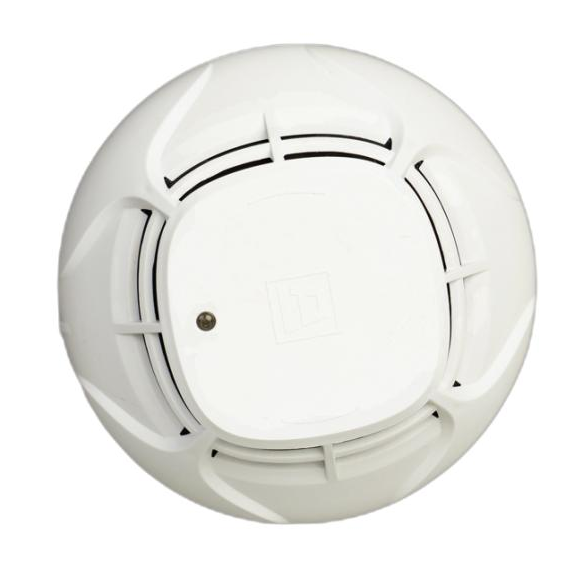

利达JTY-GM-LD3000G点型光电感烟火灾探测器

一、利达JTY-GM-LD3000G点型光电感烟火灾探测器概述

　　利达JTY-GM-LD3000G点型光电感烟火灾探测器是依据国标GB 4715-2005及市场需求而设计开发的。

　　利达JTY-GM-LD3000G内置全集成单片机，具有现场参数采集的能力，并能时时处理，同时向控制器传递正常火警信号，并可向控制器上报现场烟浓度的数值。指示灯指示探测器工作状态，探测器正常监测时，指示灯为间隔10秒闪烁指示，发现火情后，指示灯为长亮，直到接收到控制器的复位信号为止。

　　每个JTY-GM-LD3000G占用控制器一个节点地址，采用电子编码方式编码，操作方便；抗干扰能力强，可靠性高；结构设计无污染，抗潮湿；LD3000G广泛应用于工业及民用建筑。配接LD10G底座与利达公司生产的火灾报警控制器配合使用。

二、利达JTY-GM-LD3000G点型光电感烟火灾探测器工作原理

　　本产品采用光电传感技术（由红外接收、发射管等元件组成）探测烟的浓度，内置全集成单片机，根据探测器地址和控制器的巡检方式定时采集烟浓度的电压信号，采集一定次数后进行处理，并通过特殊算法判断烟浓度是否达到报警值，达到报警值后向控制器传输报警信号，并通过发光二极管反映出结果（正常监视状态闪亮，火警长亮）。

三、利达JTY-GM-LD3000G点型光电感烟火灾探测器功能特点

　　二总线、无极性。

　　采用专用嵌入式MCU技术的第二代分布智能型产品。

　　采用电子编码方式，占一个地址点。

　　具有污染补偿功能。

　　模拟量感烟探测器，可以上传控制器现场烟浓度数据。

四、利达JTY-GM-LD3000G点型光电感烟火灾探测器技术参数

型号JTY-GM-LD3000G

名称点型光电感烟火灾探测器

品牌利达

总线工作电压DC 18V

总线静态电流＜0.4mA

总线报警电流＜1.5mA

编码方式电子编码方式，占一个地址点（1-255）

环境温度-10℃～+55℃

相对湿度≤95%(40±2)℃（无凝露）

重量约180g

外形尺寸Φ104 mm×H50mm（含底座）

五、JTY-GM-LD3000G点型光电感烟火灾探测器接线图
