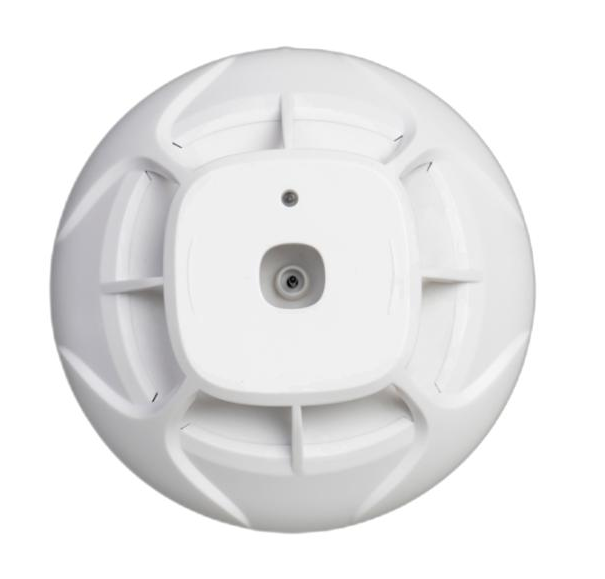

利达JTW-ZDM-LD3300G点型感温火灾探测器(A2S)

一、利达JTW-ZDM-LD3300G点型感温火灾探测器概述

　　利达JTW-ZDM-LD3300G点型感温火灾探测器(A2S)是依据GB 4716-2005设计的，采用NTC负温度系数热敏电阻传感技术，内置全集成单片机，具有现场参数采集的能力，能准确分析火情、辨别真伪，降低误报率。该探测器占一个地址点，采用电子编码方式编码，操作便捷。采用二总线传输方式，无极性、布线少，安装方便。采用特殊防潮技术、表面贴装（SMT）生产工艺及超薄式结构设计，无污染，抗潮湿，抗干扰能力强，可靠性高，性价比高。适用于经常产生粉尘、蒸汽、雾气、烟气的化学实验室、车库、厨房、锅炉房、吸烟室、体育场馆、会议室、发电机房、烘干车间等各种室内场所。

　　该产品可与利达公司生产的控制器配合使用。按照GB 4716-2005《点型感温火灾探测器》、GB/T 19001—2008《质量管理体系要求》检验和审核，符合认证要求。

二、利达JTW-ZDM-LD3300G点型感温火灾探测器工作原理

　　本产品由温度采集电路（由热敏电阻等元件组成），单片机，塑料外壳和底座组成。温度采集电路将温度信号转变为电压信号，单片机根据此电压信号判断火灾状况，测量的结果通过二总线发给上位机（控制器），并通过发光二极管反映出结果（正常监视状态闪亮，火警常亮）。

三、利达JTW-ZDM-LD3300G点型感温火灾探测器功能特点

　　二总线、无极性。

　　采用专用嵌入式MCU技术的第二代分布智能型产品。

　　采用电子编码方式，占一个地址点。

　　该产品具有定温特性，无差温特性。

　　模拟量感温探测器，可将现场采集的数据上传给控制器。

四、利达JTW-ZDM-LD3300G点型感温火灾探测器技术参数

型号JTW-ZDM-LD3300G

名称点型感温火灾探测器

品牌利达消防

额定工作电压总线18V

总线静态电流＜0.3mA

总线报警电流＜1.5mA

环境温度-10℃～+50℃

相对湿度≤95% RH（40±2℃）

重量约110g

外形尺寸Φ104 mm×H45mm

五、利达JTW-ZDM-LD3300G点型感温火灾探测器接线图
