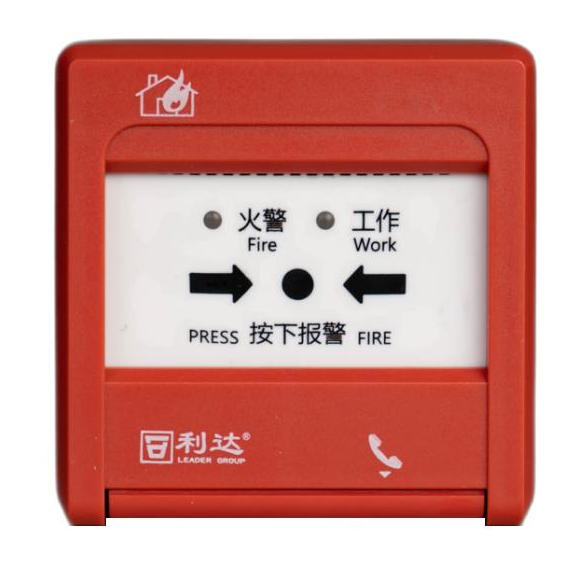

利达J-SAP-M-LD2003G手动火灾报警按钮 带电话插孔

一、利达J-SAP-M-LD2003G手动火灾报警按钮概述

　　利达J-SAP-M-LD2003G手动火灾报警按钮可与利达生产的全系列火灾报警控制器配合使用，采用电子编码，占有一个地址点。当发生火灾时，人工确认火灾，按下按钮向控制器发出报警信号。同时，此按钮还配有电话插孔，可方便与消防中心联系。该产品抗潮湿、抗干扰能力强，性价比高。主要适用于各种工业及民用建筑。

　　本产品环保和安全符合 标准，无污染，功耗低，安全可靠。经应急管理部消防产品合格评定中心及 消防电子产品质量检验检测中心按照GB19880-2005《手动火灾报警按钮》、CNCA-C18-O1《强制性产品认证实施规则》、CCCF-CCC-O3《强制性产品认证实施细则》检验和审核，符合认证要求，取得消防产品3C认证证书。

二、利达J-SAP-M-LD2003G手动火灾报警按钮功能特点

　　二总线、无极性，采用专用嵌入式MCU；

　　采用电子编码方式，占用一个地址，编址范围(1~255)；

　　启动零件可重复使用，报警复位通过专用钥匙完成；

　　备有消防电话接口，可配合φ3.5电话手柄使用（如果现场人员使用Φ6.35电话手柄，可以使用专门的φ6.35转φ3.5转接头)。

三、利达J-SAP-M-LD2003G手动火灾报警按钮技术参数

型号J-SAP-M-LD2003G

名称手动火灾报警按钮

品牌利达

指示灯工作灯：正常监视一绿灯闪亮；火警灯：火繁确认一红灯常亮

工作电压DC 14V~DC 28V

监视电流＜0.3mA

报警电流＜1.0mA

工作环境温度-40℃~+55℃

相对湿度≤95%(40±2)℃（无凝露）

外壳防护等级IP40

安装方式配合LD20G底座安装使用，采用插拔式结构，安装方便

重量约60g

外形尺寸长85mm×宽35mm×高85mm(含底座)

四、利达J-SAP-M-LD2003G手动火灾报警按钮安装接线图
