利达LD6801GM输入/输出模块 脉冲输出

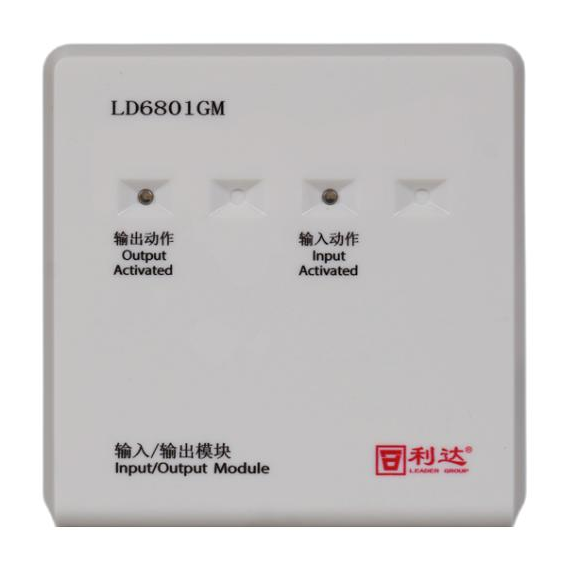

一、利达LD6801GM输入/输出模块概述

　　利达LD6801GM输入/输出模块采用单片机和智能软件，特殊防潮技术、表面贴装（SMT）生产工艺和插拔式结构设计，工作稳定可靠，具有较强的抗干扰能力。主要用于排烟阀、送风阀、防火阀等设备的控制，可以与利达公司生产的全系列火灾报警控制器配合使用。本产品无污染、功耗低，适用于各种工业及民用建筑。

二、利达LD6801GM输入/输出模块功能特点

　　二总线，无极性，无需外接DC24V电源。

　　采用电子编码，占一个地址点（1～255）。

　　可输出一路有源输出信号(脉冲输出)。

　　可输入一个联动设备动作后的反馈输入信号。

　　输入线路断线、输出线路短路或断路时，模块返回故障信息。

三、利达LD6801GM输入/输出模块技术参数

型号LD6801GM

名称输入/输出模块

品牌利达

总线电压DC14~24V

总线电流静态电流＜0.7mA，充电电流＜7mA

指示灯

输入灯：正常监视红灯闪亮，输入动作红灯常亮

输出灯：输出动作红灯常亮

输出信号参数脉冲输出（DC33V/1.5A/46ms）

输入信号参数无源开关信号输入

工作环境温度-40℃~+55℃

相对湿度≤95%（40±2℃）无凝露

外壳防护等级IP40

安装方式配合LD60G底座安装，插拔式结构

重量约140g

外形尺寸85mm×85mm×35mm（含底座）

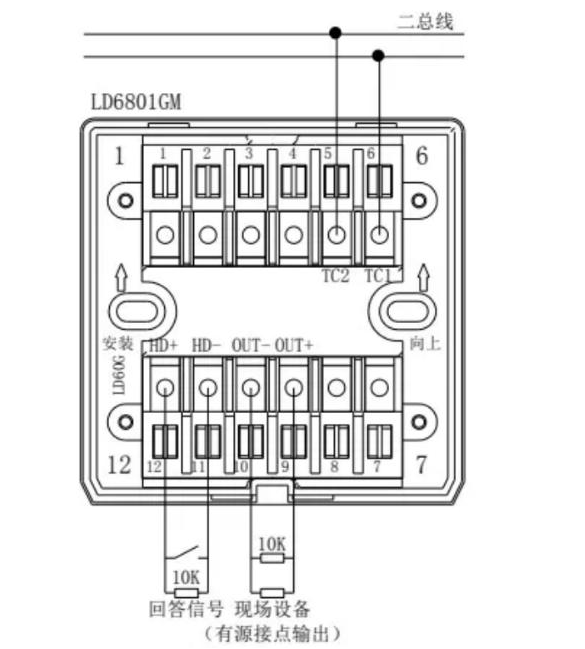

四、LD6801GM输入/输出模块接线图

　　TC1、TC2：探测二总线，无极性

　　HD+、HD-：回答信号

　　OUT+、OUT-：有源输出信号
