利达JTW-XOM-LDDTS4K分布式光纤测温系统

一、利达JTW-XOM-LDDTS4K分布式光纤测温系统概述

　　利达JTW-XOM-LDDTS4K分布式光纤测温系统主要由光纤测温主机、探测光缆组成。其中，光纤测温主机负责光纤信号处理、报警和参数设置等，探测光缆负责现场的温度采集。光纤主机还可以通过RS485等接口与火灾报警控制器相连，构成完整的火灾报警系统。

　　线型光纤感温火灾探测器的 标准编号为GB/T21197-2007。

二、利达JTW-XOM-LDDTS4K分布式光纤测温系统特点

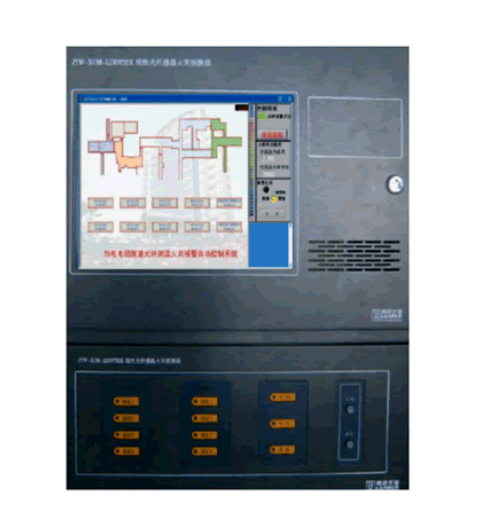

　　彩色液晶大屏幕图文显示，触摸屏操作。

　　可根据现场的报警要求，调整报警阈值。

　　现场只有铺设的光纤或光缆，系统可靠性高。

　　可通过RS485或以太网接口联入火灾报警系统。

　　系统具有自诊断功能，可快速判定光纤或光缆故障。

　　保存并可随时查询历史数据（黑盒子），有利于经验的积累和为事故趋势分析提供依据。

　　在显示屏幕上可以直观显示被监测部位的具体位置及名称，进行实时连续的温度监测和火灾报警，并可准确定位。

　　光纤本身即为传感器，防燃、防爆、防腐蚀、耐高压和强电磁场、耐辐射，本质安全；抗干扰性能强，无击穿、烧毁等问题。

三、利达JTW-XOM-LDDTS4K分布式光纤测温系统技术参数

型号JTW-XOM-LDDTS4K

测温范围-30℃ ～120℃

报警方式定温/差温/差定温

探测方式分布式

恢复性能可恢复式

功能构成探测报警型

测量距离4公里

通道数量1，2

测量方式单端

测温精度±2℃

温度分辨率0.1℃

定位精度1m

通讯接口RS232/485, CAN,RJ45

光纤类型GI 62.5 / 125

光纤接口FC / APC (E2000可选)

主机工作温度0℃ ～ 40℃

主机工作湿度< 95%

工作电源220VAC/50Hz或24VDC

更大 功耗100W

四、利达JTW-XOM-LDDTS4K分布式光纤测温系统产品配接表

产品型号更大 距离通道数

JTW-XOM-LDDTS4K/14Km1

JTW-XOM-LDDTS4K/24Km2

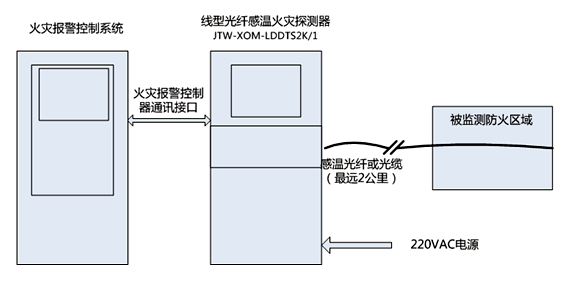

五、利达JTW-XOM-LDDTS4K分布式光纤测温系统应用方案

　　线型光纤感温火灾探测器是利用光纤的温度特性，通过实时处理铺设于监测现场的光缆采集的温度信号，与设定的报警值进行比较后，实现火灾报警。

　　该分布式光纤测温系统既可以单独使用，实现温度采集和火灾报警；也可以与火灾报警控制系统联接，通过设定的联动逻辑，完成更多的监控功能。

　　其中：该探测器的主机部分放置在室内，光缆部分根据测试对象的不同，有不同的铺设方法。由于项目监测的规模不同，需要光缆的数量不同。
