利达LD6806ET中继模块

一、利达LD6806ET中继模块功能特征

　　LD6806ET中继模块采用特殊防潮技术和插拔式结构设计。主要作用是扩增二总线负载能力，提高消防报警系统的可靠性。当信号线过长（线路总电阻大于50Ω）或线路电压过低时（探测线路电压低于14V或启动后电压低于14V）建议在信号总线上加装LD6806ET中继模块，然后在LD6806ET的输出端可再加负载，此外LD6806ET中继模块也具备短路保护隔离器的作用。满足GB 16806-2006《消防联动控制系统》、CCCF-CPRZ-15《消防类产品认证实施规则》,符合认证要求。

二、利达LD6806ET中继模块参数

　　指示灯：短路指示灯-输出短路红色指示灯常亮

　　              工作指示灯-正常监视状态绿色指示灯闪亮

　　二总线输入电压：DC 14V~28V

　　二总线输入电流：＜1.0mA

　　电源电压：DC 14V~28V

　　输出参数：平均电流1.0A，峰值电流1.7A

　　工作环境温度：-40~55℃

　　工作环境相对湿度：≤95%（40±2）℃（无凝露）

　　安装方式：拔插式

　　更大 尺寸：85*85*37mm（含底座）

　　重量：0.089+0.005kg

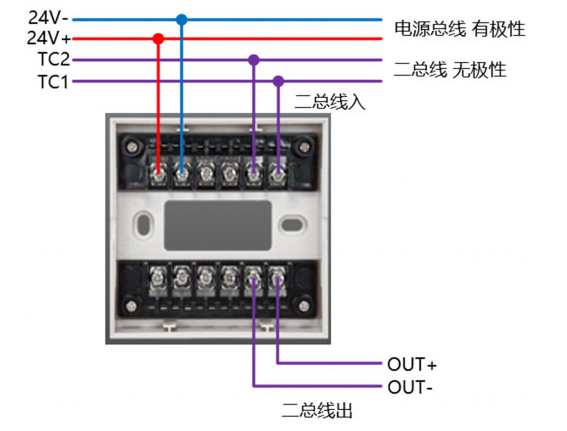

三、利达LD6806ET中继模块接线图
