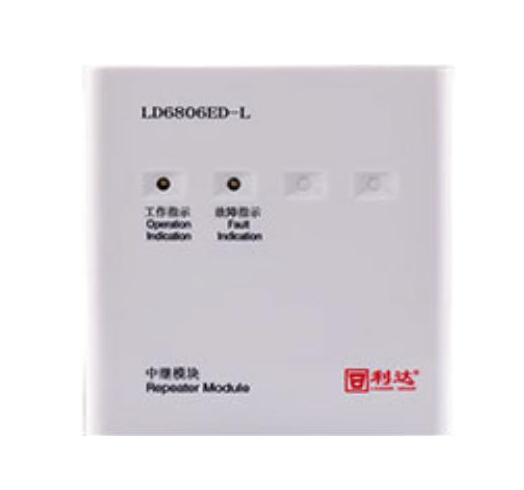

利达LD6806ED-L中继模块 两线制 环形

一、利达LD6806ED-L中继模块概述

　　利达LD6806ED-L中继模块采用特殊防潮技术和插拔式结构设计。主要作用是将单向回路扩展为环形回路，环路中即使发生断路，也不会影响环路中设备的工作，提高消防总线工作可靠性。此外LD6806ED-L中继模块也具备短路保护隔离器的作用，输出短路不会影响输入工作。

二、利达LD6806ED-L中继模块功能特点

　　◎二总线，有极性，无需外接DC 24V电源。

　　◎采用电子编码，占一个地址点（0～255）。

　　◎可将输入总线回路扩展为环形回路，有2路输出，可环形连接。

　　◎环形回路中发生断路后，内部的所有设备仍能正常工作。

　　◎输出短路可保护及自动恢复，不影响输入工作。

三、利达LD6806ED-L中继模块技术参数

型号LD6806ED-L

名称中继模块

品牌利达

二总线电压DC14V~28V

二总线电流＜3.0mA

编码方式电子编码，0～255

工作环境温度-40℃~+55℃

相对湿度≤95%（40±2℃）无凝露

重量约90g

外形尺寸85mm×85mm×37mm（含底座）

四、利达LD6806ED-L中继模块接线图
