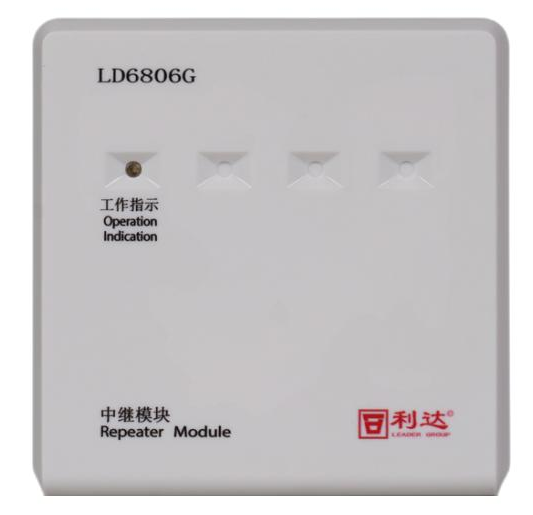

利达LD6806G中继模块

一、利达LD6806G中继模块概述

　　利达LD6806G中继模块采用特殊防潮技术和插拔式结构设计。LD6806G主要作用是扩增二总线负载能力，提高消防报警系统的可靠性。当信号线过长（线路总电阻大于502）或线路电压过低时（探测线路电压低于14V或启动后电压低于14V)建议在信号总线上加装LD6806G中继模块，然后在LD6806G的输出端可再加负载，此外LD6806G中继模块也具备短路保护隔离器的作用。本产品无污染、功耗低，适用于各种工业及民用建筑。

二、利达LD6806G中继模块功能特点

　　二总线，无极性，不占地址点。

　　电源总线，有极性。

　　实现隔离的信号中继功能，输出能力达750mA。

　　输出带短路和过载保护，可自动恢复。

三、利达LD6806G中继模块技术参数

型号LD6806G

名称中继模块

品牌利达

工作电压电源线DC24V，二总线DC14V~24V

工作电流电源线750mA，二总线＜5.0mA

指示灯监视状态红灯闪亮，故障时不亮

工作温度-40℃~+55℃

相对湿度≤95%，无凝露

外壳防护等级IP40

重量约110 g（含底座）

外形尺寸85 mm×85mm×35 mm（带底座）

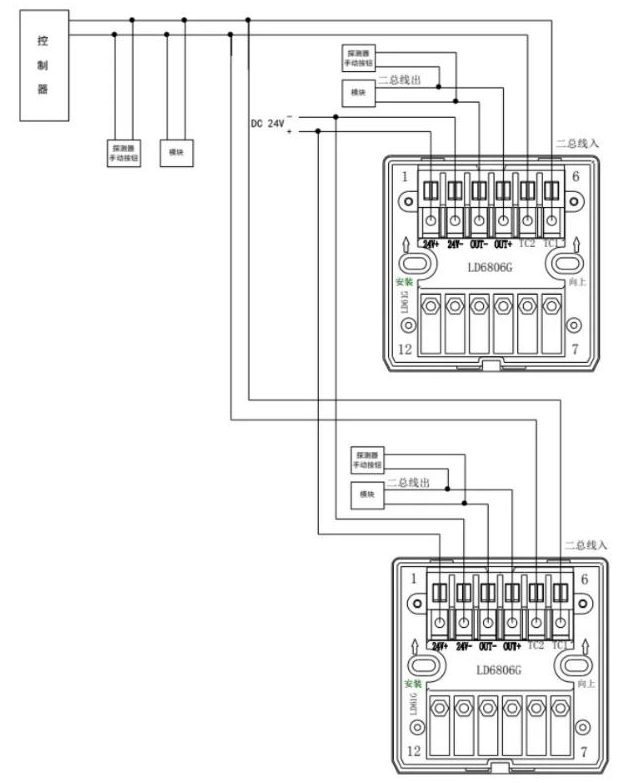

四、利达LD6806G中继模块接线图

　　TC1、TC2：探测二总线，无极性

　　OUT+、OUT-：TC电压输出

　　24V+、24V-：24V电源，有极性
