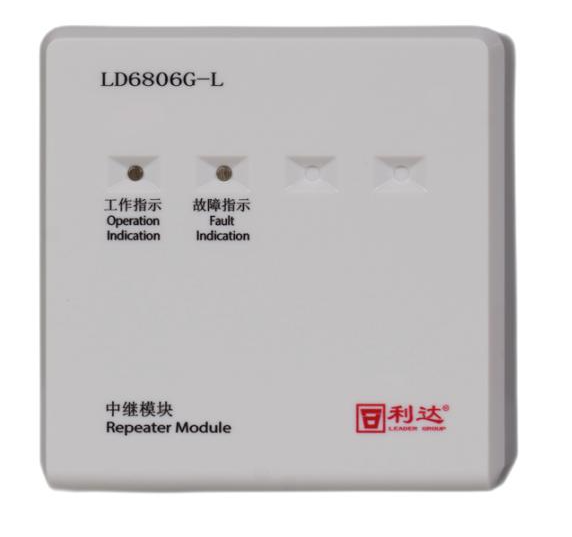

利达LD6806G-L中继模块 环形回路

一、利达LD6806G-L中继模块概述

　　LD6806G-L中继模块采用特殊防潮技术和插拔式结构设计。主要作用是将单向回路扩展为环形回路，环路中即使发生断路，也不会影响环路中设备的工作，提高消防总线工作可靠性。此外LD6806G-L中继模块也具备短路保护隔离器的作用，输出短路不会影响输入工作。本产品无污染、功耗低，适用于各种工业及民用建筑。

二、利达LD6806G-L中继模块能特点

　　二总线，有极性。

　　采用电子编码，占一个地址点（1～255）。

　　可将输入总线回路扩展为环形回路，有2路输出，可环形连接。

　　环形回路中发生断路后，内部的所有设备仍能正常工作。

　　输出短路可保护及自动恢复，不影响输入工作。

三、利达LD6806G-L中继模块技术参数

型号LD6806G-L

名称中继模块

品牌利达

二总线电压DC14V~24V

二总线电流＜3.0mA

指示灯工作指示灯-监视状态红灯闪亮；故障指示灯-故障时红色常亮

工作温度-40℃~+55℃

相对湿度≤95%，无凝露

外壳防护等级IP40

安装方式配合LD60G底座安装使用，插拔式结构

重量约130 g（含底座）

外形尺寸85 mm×85mm×35 mm（带底座）

四、利达LD6806G-L中继模块接线图

　　TC+、TC-：探测二总线，有极性

　　TC1+、TC1-：TC电压输出1

　　TC2+、TC2-：TC电压输出2
