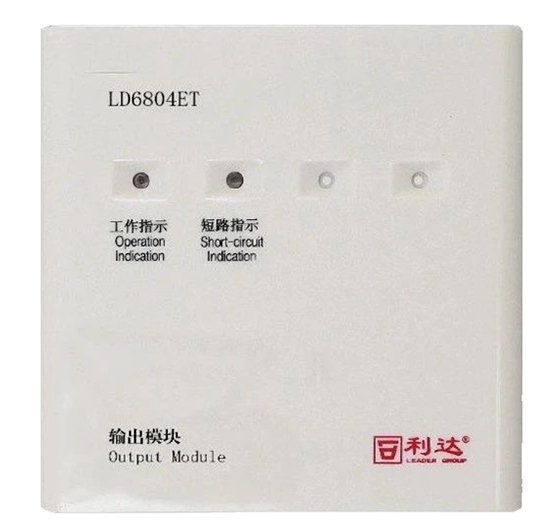

利达LD6804ET输出模块 广播模块 两线制

一、利达LD6804ET输出模块功能特征

　　利达LD6804ET采用特殊防潮技术和插拔式结构设计。采用单片机和智能软件，特殊防潮技术、表面贴装(SMT)生产工艺和插拔式结构设计，工作稳定可靠，具有较强的抗干扰能力。主要用于消防广播的控制。可以与利达公司生产的全系列火灾报警控制器配合使用。满足GB 16806-2006《消防联动控制系统》、CCCF-CPRZ-15《消防类产品认证实施规则》,符合认证要求。

二、利达LD6804ET输出模块性能参数

 　　输出动作灯：输出动作红色指示灯常亮

　　 工作指示灯-正常监视状态绿色指示灯闪亮

　　二总线输入电压：DC 14V~28V

　　二总线输入电流：＜5.0mA

　　输出参数：120V音频信号/60W（更大 ）

　　工作环境温度：-40~55℃

　　工作环境相对湿度：≤95%（40±2）℃（无凝露）

　　安装方式：拔插式

　　更大 尺寸：85*85*37mm（含底座）

　　重量：0.091+0.005kg

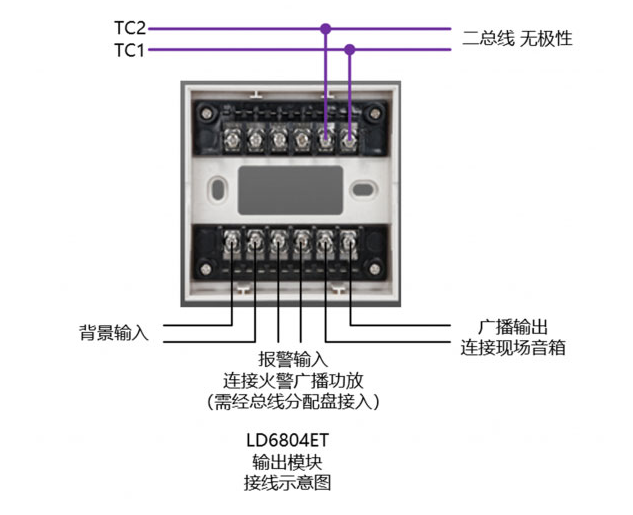

三、利达LD6804ET输出模块接线图
