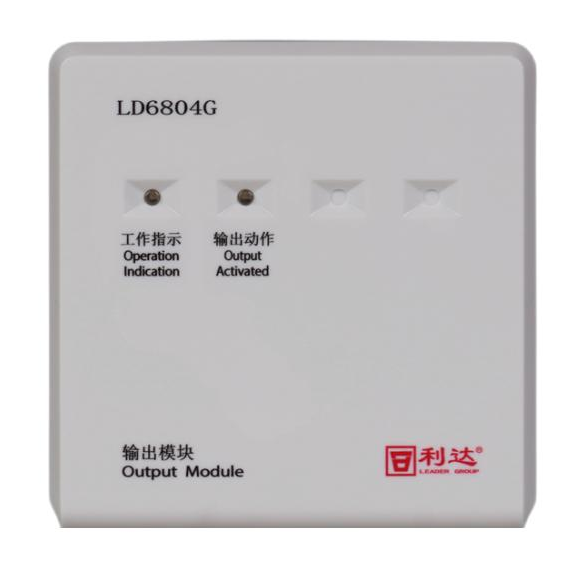

利达LD6804G输出模块 广播模块

一、利达LD6804G输出模块概述

　　利达LD6804G输出模块采用特殊防潮技术和插拔式结构设计、采用单片机和智能软件、表面贴装（SMT）生产工艺和插拔式结构设计，工作稳定可靠，具有较强的抗干扰能力。主要用于消防广播的控制，可以与利达公司生产的全系列火灾报警控制器配合使用。

　　本产品无污染、功耗低，适用于各种工业及民用建筑。满足GB16806-2006《消防联动控制系统》、CCCF-CPRZ-I5《消防类产品认证实施规则》，取得消防产品认证证书。

二、利达LD6804G输出模块功能特点

　　二总线，无极性。

　　电源总线，有极性。

　　采用电子编码，占一个地址点(1～255）。

　　接收控制器启动/停止命令，切换输出。

　　外接线断路、短路时，模块返回故障信号。

　　任何一个消防音箱连接线短路、开路，模块返回故障信号。

三、利达LD6804G输出模块技术参数

型号LD6804G

名称输出模块

品牌利达

工作电源电压DC24V

二总线电压DC14~DC24V

电源工作电流静态＜10.0mA，空载启动＜10.0mA

二总线电流＜0.6mA

指示灯工作正常红灯闪亮，输出动作红灯常亮

输出信号参数≤120V 音频信号/60W

工作环境温度-40℃~+55℃

相对湿度≤95%（40±2℃）无凝露

安装方式配合LD60G底座安装，插拔式结构

重量约140g

外形尺寸85mm×85mm×35mm（含底座）

四、利达LD6804G输出模块接线图

　TC1、TC2：探测二总线，无极性

　　24V+、24V-：联动电源输出

　　背景输入：背景广播音频输出

　　报警输入：接收控制器启动/停止命令

　　广播输出：消防广播音频输出
